长: 1860 mm
宽: 950 mm
高: 1150 mm 重 B120R01/R21: 550 kg 重 B120R02/R22: 700 kg
基本部件:
压缩机 TM 5.0 B (5.7 m3/h, 50 bar)
真空压缩机
(5.2m3/h, < 50 mbar)
真空泵
(40 m3/h, 最终真空度< 1 mbar)
带有自动过程控制的电控装置
蒸发器, 干式过滤器, 粒子过滤器,
显示仪表 单位bar / mbar,
SF6 钢瓶称重器, 储存连接DN20 / 5 米长, 叉车举升孔
带有转向轮和固定轮,
不同尺寸的板手 油漆: RAL 2004
工作电压: 208-240 V / 380-460 V / 50 / 60 Hz 3 相电流
2 本操作说明, 使用语言: ( ) 德文 ( ) 英文 ( ) 法文
请注明需要的工作电压: 3 x ......... V / ......... Hz

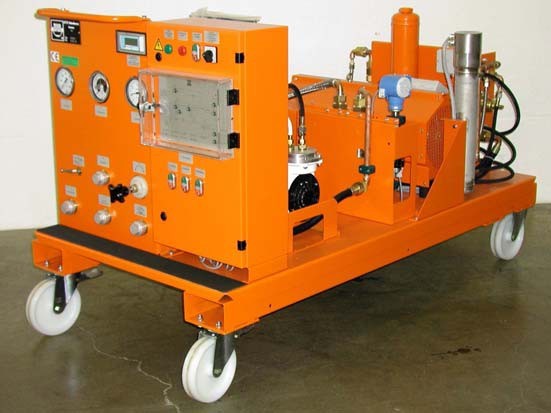

B120R22 SF6 气体回收车
液态储存带有
2 台压缩机和2 台真空压缩机
基本部件:
2 台压缩机 TM 5.0 B (11.4 m3/h, 50 bar)
2 台真空压缩机 (10.4 m3/h, < 50 mbar)
真空泵 (40 m3/h, 最终真空度< 1 mbar)
B120R01 SF6 气体回收车
液态储存配备
1 台压缩机和1 台无油回收泵
基本部件:
压缩机 TM 5.0 B (5.7 m3/h, 50 bar)
回收泵 (30 m3/h, < 1 mbar)
(用于回收 SF6 气体)
真空泵 (40 m3/h, 最终真空度< 1 mbar)
B120R02 SF6 气体回收车
液态储存配备
2 台压缩机和1 台无油回收泵
基本部件:
2 台压缩机 TM 5.0 B (11.4 m3/h, 50 bar)
回收泵 (30 m3/h, < 1 mbar)
(用于回收SF6 气体)
真空泵 (40 m3/h, 最终真空度< 1 mbar)
附件:
上述回收车的包装 3-750-R108
B120R21, B120R22, B120R01, B120R02 经济型回收车
可以安装下列的配件:

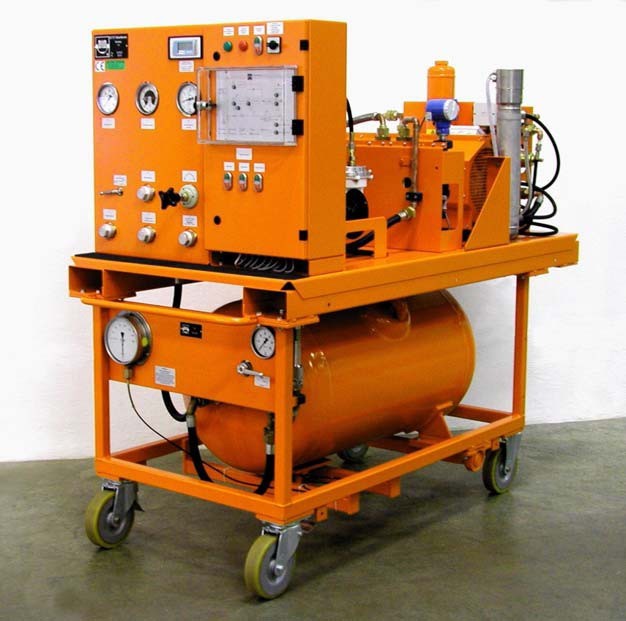

B120R21带300 l 储存罐
|
储存容量
|
长
mm
|
宽
mm
|
高
mm
|
净重
B120R01 B120R02
B120R21 B120R22
|
型号
|
300 l / 50 bar 压力罐依据
EC 97/23 规章和CE 标志
|
280 kg
|
1860
|
950
|
1850
|
950 kg 1100 kg
|
B044R01
|
600 l / 50 bar 压力罐依据
EC 97/23 规章和CE 标志
|
580 kg
|
1860
|
950
|
1960
|
1130 kg 1280 kg
|
B04402
|
储存6 个SF6 钢瓶
|
6 x 40/50 kg
|
1860
|
950
|
1870
|
620 kg 770 kg
|
B045R01
|
储存 4 个SF6 钢瓶和称重器
|
4 x 40/50 kg
|
1860
|
1150
|
1480
|
750 kg 900 kg
|
B147R02
|
B120R..带压力罐或B045R01 储存容器的包装 3-751-R001
B120R..带储存容器和 B147R02 称重器的包装 3-751-R003
B120R21, B120R22, B120R01, B120R02 Economy 回收车
可以安装拖车和下列配件:
拖车资料:
最大容许的总重量:
2000 kg,
TÜV 认证, 防水帆布,
旁边和后面的布可以经由气动
弹簧开启
长: 4500 mm 宽: 1700 mm 高: 2280 mm
B120R02 配备4 个 SF6 钢瓶储存容器B086R11 在B088R04 拖车上
附件:
储存4 个SF6 钢瓶 B086R11
储存 4 个SF6 钢瓶和重量计 B147R01
2000 kg 用的拖车和防水帆布 B088R04
运输用货板B120R.. 安装一个 B088R04 拖车 3-688-R004
回收车所有的选择项:
二级真空泵25 m3/h, 最终真空度 < 2 x 10-3 mbar (最终压力) 6-0005-R056
二级真空泵40 m3/h, 最终真空度 < 2 x 10-3 mbar (最终压力) 6-0005-R028
特殊压力指示, 请注明显示单位 6-0005-R003
B120R... ... V / ... Hz 特殊电压的附加价格 6-0005-R043
回收车的所有附件:
B120R21,B120R22,B120R01,B120R02 带拖车和框架 K029R07
橡胶软管DN20 / 5 米长，两端带有接头舌口部份DN20 6-1017-R050
橡胶软管DN20 / 7 米长，两端带有接头舌口部份DN20 6-1017-R070
橡胶软管DN20 / 10 米长，两端带有接头舌口部份DN20 6-1017-R100
|
