长: 1610 mm
宽: 950 mm
高: 1050 mm
重: 480 kg
基本部件:
压缩机 TM 5.0 B (5.7 m3/h, 50 bar)
真空压缩机 (5.2 m3/h, < 50 mbar)
真空泵
(40 m3/h, 最终真空度 < 1mbar)
蒸发器, 粒子过滤器, 干式过滤器,
指示单位 bar / mbar
叉车举升孔,
SF6 钢瓶称重器,
DN20 / 5 m 储存连接管
不同板手
油漆: RAL 2004
工作电压:
208-240 V / 380-460 V / 50 / 60 Hz 3 相电流
2 本操作说明, 使用语言:
( ) 德文( ) 英文 ( ) 法文
请注明所需的电压: 3 x ......... V / ......... Hz
附件:
B057R01 的一般包装 3-750-R001

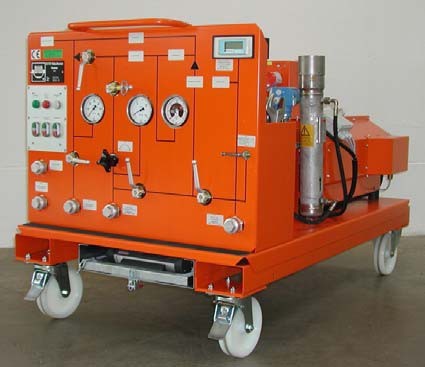

B057R01 Compact 回收车
可以安装下列的配件:
|
储存
容量
|
长
mm
|
宽mm
|
高
mm
|
净重
|
型号
|
300 l / 50 bar 压力罐 依据
EC 97/23 规章和 CE 标志
|
280 kg
|
1610
|
950
|
1780
|
880 kg
|
B044R01
|
600 l / 50 bar 压力罐依据
EC 97/23 规章和CE 标志
|
280 kg
|
1610
|
950
|
1890
|
1606kg
|
B044R02
|
用于储存6 瓶 SF6 钢瓶
|
6 x 40/50 kg
|
1610
|
950
|
1800
|
550 kg
|
B045R01
|
用于储存4 瓶 SF6 钢瓶和称重器
|
4 x 40/50 kg
|
1860
|
1150
|
1480
|
680 kg
|
B147R02
|
B057R01 和压力槽的包装或B045R01 的储存容器 3-751-R001
B057R01 和储存容器和 B147R02 重量器 3-751-R003

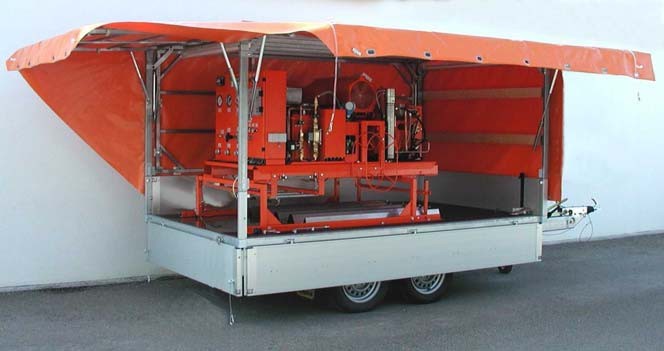

B057R01 Compact 回收车
可以安装拖车和下列的配件:
拖车资料:
最大容许的总重量:
2000 kg,
TÜV 认证, 防水帆布,
旁边和后面的防水帆布可以
经由气动弹簧开启
长: 4500 mm
宽: 1700 mm
高: 2280 mm
附件:
储存4 个SF6 钢瓶 B086R11
储存 4 个SF6 钢瓶和重量计 B147R01
2000 kg 用的拖车和防水帆布 B088R04
运输用货板 B057R01 安装一个 B088R04 拖车 3-688-R004
所有回收车的选择项:
二级真空泵25 m3/h, 最终真空度 < 2 x 10-3 mbar (最后压力) 6-0005-R056
特别的压力指示单位, 请注明所需要的显示单位 6-0005-R003
Compact 系列特殊电压 … V / … Hz 6-0005-R034
所有回收的附件:
带框架的乙烯罩 (不是 B088R04 的拖车) K029R01
含吊孔的框架 (不适用于 B088R04 拖车) B089R03
框架B089R03 防水布 K029R11
橡胶软管DN20 / 5 米长，两端带有接头舌口部份DN20 6-1017-R050
橡胶软管DN20 / 7 米长，两端带有接头舌口部份DN20 6-1017-R070
橡胶软管DN20 / 10 米长，两端带有接头舌口部份DN20 6-1017-R100
|
