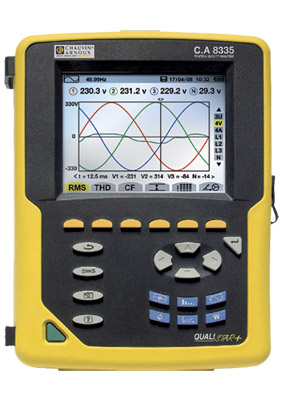

电能质量分析仪CA8335
CA8335（Qualistar +）是法国CA公司最新推出的三相电能质量分析仪，继承了CA8334简洁的人机操作界面（引入全新中文操作菜单）、外型、结构及防震设计；输入部分，电流钳输入接口增加为4路（可测 ABC三相及中性线电流），电压输入接口增加为5路（可测ABC三相及中性线对地电压），是专为各行业电力部门的现场技术人员设计，用于单相或三相配电电网的电能质量测量、诊断与分析。
采用内置2G SD内存卡，最多可同时储存50组屏幕截图、300组瞬态电压/电流图（如瞬态过电压及电压降等）以及10,000组告警记录（40个电量参数可选）。在趋势图模式（记录模式）中，可同时对所有测量参数，以1s的时间间隔，储存长达近一个月的的趋势曲线记录。
产品特点:
- 各相电压真有效（TRMS）值测量：达1000 Vrms AC/DC
- 各相电流真有效（TRMS）值测量：可至6500 Arms（依据电流钳型号）
- 频率测量范围：40至69Hz
- 电流钳直接测量中性线电流
- 电压及电流波峰因数计算
- 变压器K因数计算
- 电压短时闪变计算
- 三相电压、电流不平衡度计算
- 电压、电流或功率谐波相位角和谐波含有率测量（相对基波），至50次谐波
- 谐波模式下，各次谐波含量序列排列显示，并计算总谐波畸变率
- 实时三相电压/电流相位图显示（包含各相有效值和相角）
- 测量各相有功、无功及视在功率值及其三相总值
- 功率因数、位移功率因数及正切因数计算显示
- 暂态（瞬时）模式下，可记录（带时间标记）瞬时的电压电流干扰波形：如电压骤升、骤降及中断等
- 在趋势图模式下，可记录储存所有参数（每1秒记录一次）达一个月
- 电动机启动电流过程监测记录（约一分钟）
- 内置2GB SD内存卡
- 配置USB通讯接口，标配中文化Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等，并可实时显示各电量参数及波形图、相位图等
- 可选购DataView软件（已中文化），用于自动生成EN50160格式报表
- 内置可充电镍氢电池组，外接AC电源适配器后，自动充电
产品应用:
- 高低压变配电室内的主变压器、及各供电回路的电能质量检测
- 医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测
- 诊断确认谐波来源，是由电源端引入或是负载端发出
- 供电回路的电力功率分配验证
- 测量并记录电力系统的负载曲线（kW、VAR、VA）
- 供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析
- 开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
- 电动机启动电流过程分析
- 诊断确认电力变压器的K因数
技术参数：
通道数
|
4U/4I
|
电压（有效值AC+DC） 线电压
|
10V ~ 2000 V
|
相电压
|
10V ~ 1000V
|
电流（有效值AC+DC）
|
100mA ~ 6500A
|
MN钳头
|
MN93：2 ~ 240A； MN93A：0.005A~5A/1A~120A
|
C钳头
|
3A~1200A
|
AmpFLEX或MA钳头
|
30A ~ 6500A
|
PAC钳头
|
10A ~ 1000AAC/ 10A~ 1400ADC
|
频率
|
40Hz ~ 69Hz
|
电力电量参数
|
W，VA，var，PF，DPF，cosφ，tanφ
|
电能参数
|
Wh，varh，Vah
|
谐波
|
有
|
THD
|
有，0 ~ 50 次，各相
|
专家模式
|
有
|
暂态记录次数
|
300
|
电压闪变
|
有
|
启动电流模式
|
有，> 1分钟
|
三相不平衡度
|
有
|
记录（所有参数，每秒记录1点）
|
1个月
|
最小/最大记录值
|
有
|
告警
|
40种不同类型10000次
|
电流传感器识别
|
8+
|
峰值
|
有
|
相量图显示
|
自动
|
显示屏
|
1/4 VGA LCD彩屏，320 x 240 , 对角线 148mm
|
截屏快照容量
|
50个
|
电气安规
|
IEC 61010 1000V Cat III / 600V CAT IV
|
菜单语言
|
20种，含中文
|
通讯接口
|
B型USB
|
电源
|
9.6V镍氢可充电电池，外部充电器/600V CAT IV
|
外形尺寸
|
240 x 180 x 55 mm
|
重量
|
1.9kg
|
|
