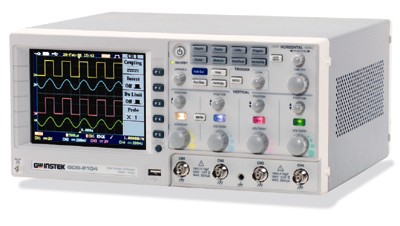

数字存储示波器GDS-2064
特点
60MHz 频宽
4输入通道
1GSa/s 即时取样率以及 25GSa/s 等效取样率
25000点之记忆体长度
5.6 吋 TFT 彩色 LCD 荧幕
支援USB HOST/DEVICE：可使用USB随身碟及 USB 印表机
支援AC/DC电源操作模式（选购）
详细技术指标
|
垂直系统
|
通道数
|
4
|
带宽
|
DC ~ 60MHz (-3dB)
|
上升时间
|
约5.8ns
|
灵敏度
|
2mV/div ~ 5V/div (1-2-5 步进)
|
精确度
|
±(3% x |读出数值|+0.05 div x Volts/div+0.8mV)
|
输入耦合
|
AC, DC & 接地
|
输入阻抗
|
1M±2%, ~16pF
|
极性
|
正向，反向
|
最大输入
|
300V (DC+AC peak), CATII
|
波形信号处理
|
+ , - , FFT
|
偏移范围
|
2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V
|
带宽限制
|
20MHz (-3dB)
|
触发系统
|
触发类型
|
CH1 , CH2 , Line , EXT
|
触发模式
|
自动电平, 自动, 普通, 单次, TV, 边沿, 脉冲宽度， 时间延迟, 事件延迟
|
触发耦合
|
AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
|
触发灵敏度
|
DC ~ 25MHz : 约 0.5div 或 5mV
25MHz ~ 60MHz : 约 1div 或 10mV
|
水平系统
|
扫描范围
|
1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div
|
显示模式
|
主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y
|
准确度误差
|
±0.01%
|
前置触发
|
最大20 div
|
后置触发
|
1000 div
|
X-Y 模式
|
X-轴输入
|
通道 1
|
Y-轴输入
|
通道 2
|
相位移
|
±3° 在 100kHz
|
信号获取系统
|
实时采样率
|
最大1GSa/s
|
等效采样率
|
最大25GSa/s
|
垂直分辨率
|
8 位
|
记录长度
|
最大25K 点
|
获取模式
|
采样, 峰值侦测, 平均
|
峰值测量
|
10ns
|
平均次数
|
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
|
游标以及测量系统
|
电压测量
|
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
|
时间测量
|
频率, 周期, 上升时间, 下降, 正脉宽, 负脉宽, 占空比
|
延迟测量
|
8种延迟测量
|
游标测量
|
ΔV，ΔT
|
自动计数
|
分辨率: 6 位
精确度: ±2%
信号源: 除视频触发模式下，所有可用触发源
|
控制面板功能
|
自动设动
|
自动调整垂直系统，水平系统，触发电平
|
存储
|
高达20组测量条件
|
波形存储
|
24 组参考波形
|
显示
|
TFT LCD
|
5.6 英寸
|
显示分辨率
|
234 x 320 点
|
显示格线
|
8 x 10 格 ; 8 x 12 格 (关闭菜单)
|
显示亮度
|
可调节
|
介面
|
Go/NoGo 输出
|
5V 最大/10mA TTL电平集电极开路
|
RS-232 接口
|
DB 9-针 公头 DTE RS-232 接口
|
GPIB 接口(选配)
|
兼容IEEE 488.2标准
|
USB
|
USB Host/Device 2.0 全速
|
电源
|
线性电压范围
|
AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应
|
电池(选配)
|
电池: 11.1V 锂电池包
充电时间 : 8 小时
使用时间: 3 小时 , 根据实际情况使用
|
其他功能
|
多国语言菜单
|
有
|
在线帮助
|
有
|
实时时钟
|
时间和日期, 提供存储的时间和日期
|
尺寸和重量
|
254D x 142H x 310W(mm)
约 4.3kg
|
|
|
|
